因不同的類型電子產品需要使用不同的充電 器，充電時還要尋找合適的插口和理順接線，筆者利用電磁感應原理，設計了智能無線充電器。該無線充電器具有 自動感應充電和充滿電后智能斷電功能，不僅適用于各種不同充電電壓和容量的電子產品，而且能夠?qū)Χ嗯_不同的電子產品同時進行充電。作品采用智能無線充電的 設計思想，具有使用方便、適用面廣的優點，有較高的推廣應用價值。
1.系統概述
1.1當前充電模式情況
在電子科技技術高速發展的今天，全球范圍內的手機用戶數量已經達到了33億，再加上MP3、MP4等其他周邊電子產品，平均不到2人就擁有一個需要充 電 的便攜式電子產品。目前普遍使用的都是數據線插接式充電，這種充電方式數據線接口用久了通常會有觸不良等現象，而且單個充電器適應面不廣，因不同的類型電 子產品需要使用不同的充電器，充電時還要尋找合適的插口和理順接線，真可謂費時費力；各種便攜式電子產品的充電是一件令人頭痛的麻煩事。為了改良上面的現 象，研發智能無線充電器是很有必要的。
2.工作原理概述
2.1 系統模塊
無線充電器利用電磁感應原理。 通過 NE555D 芯片產生一個 36.7K 的脈沖頻率（因為經過調試在 36.7K 頻率時，效率達到最高），IRFP460 功 率放大，使發射線圈產生磁場，當接收線圈靠近時，產生感應電流，經過全波整流和穩壓，得到負載（手機）所需要的充電電壓和電流。發射線圈的電流會隨著感應負載的增加而增大，通過運放把 0.33 歐的負載電壓 23 倍放大，再經過 1N4148 整流濾波得到電壓 U1 與基準源 Uo 比較。充電時，U1 大于 Uo 七彩燈閃 亮，表示正在充電；空負載或充滿電時，U1 小于 Uo，綠燈亮，若 10 秒鐘后沒有感應負
載，自動斷電；按一下復位鍵則充電器重新啟動。具體電路分析如下：
2.1.1NE555D 脈沖發生器模塊
如圖 1， 根據 T= （R1+Rp） C1， f=1/T， 調節 Rp 使 NE555D 輸出一個 36.7KHZ的脈沖頻率。
2.1.2 功率放大及無線發射模塊
主要把 NE555D 產生的一個 36.7KHZ 的脈沖功率放大，經發射線圈發射出去。當脈沖為高電平時，Q12 柵極為高電平，Q12 導通，此時 Q8 飽 和，Uceq電壓只有 0.67V，經 D10-4148 后 Q1 柵極電壓為 0，Q1 截止。當脈沖為低電平時，Q8、Q12 同時截止，電流直接由 R16D10Q1，Q1 導通。整個過程中 Q1 與Q12 均以一開一關的形式工作。電路如圖 2：
2.1.3 感應線圈模塊
如圖 3，當感應線圈靠近發射線圈時，就會產生感應電流，經過全波整流后，根據不同的電子產品的充電電壓，可選擇不同的穩壓二極管穩壓，再經三極管Q100 放大電流后供給不同電子產品充電。
2.1.4 充電檢測模塊
當有感應負載時，R20（0.33 歐）電阻上 的電壓會增大，經運 放 U2A 放大 A=1+R5/R6=23倍后，電壓變化明顯，再經過 1N4148 整流濾波，得電壓 U1與基準源 U。比較，此時 U1＞U。，運放輸出 Ui 為高 電平，七彩燈閃爍；當感應負載充滿電（或沒有感應到負載），此時 U1＜U。，運放輸出 Ui 為低電平，綠燈亮。
2.1.5流程圖

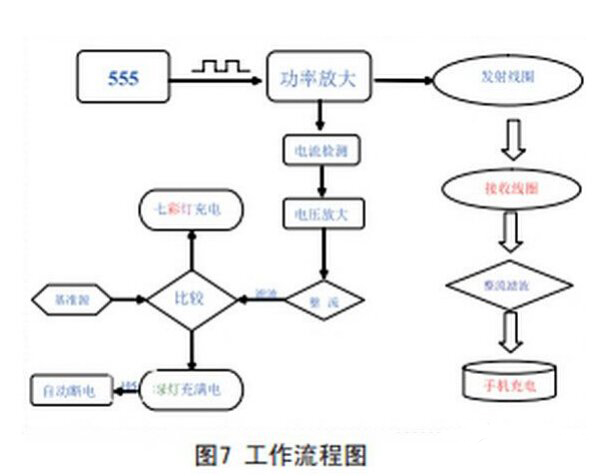

具體工作流程如圖 6所示：
編輯點評：本設計把目前電子類課程所學的專業知識真正應用到實踐中，介紹了電磁感應式智能無線充電器電路的設計，電路功能實現較好，性能優良、穩定，較好地達到了預期設計要求的各項指標。
