今天發一個最常用的51單片機的最小工作電路，講述一下具體的電路功能。
這里以89c5x的單片機為例。
先看我用protel畫好的電路。

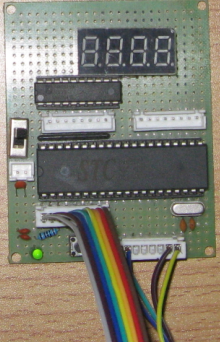

這個是我焊接的一個板子，大至按電路焊接，多了一個74573和數碼管
這里的5v電源有兩種獲得方法，一是從電腦的USB接口，（這個在spi下載線的那篇文章有說明）
二是從220v交流電獲得，如何獲得5v電源將在下一文章介紹，今天介紹單片機最小系統。
電路中5v出來我接了一個發光二極管，這里我忘記串聯一個1k的電阻了，大家用的時候不要忘記
用來限流的，否則會燒壞led。我習慣把它接在開關外，這樣能發現電電源是否接反了，不至于發生
電源反接，燒壞電路的危險。
不過夜沒關系，再開關后面我接了一個二極管，防止電源反接，這樣電路不通，也不會發生問題。
供單片機使用的vcc，大家注意，都是從在圖中我標識vcc的地方引出來的，因為那里經過開關可以控制。
晶振電路，晶振我常用11.0592的和22.1184，越高的振頻率，mcu運行越快，這個會在編輯延時程序的
時候體現出來，兩個c1，c2只要在15pf和22pf之間，一般就ok。
reset電路，有很多種，這里介紹這種，我常用。未按下開關時候，reset為低電平，電容充滿電，按下鍵
電容瞬間放電，兩端電壓為0，然后慢慢充電，reset引腳就獲得了一個高脈沖，使得單片機復位。電路元件參數如圖。
p0口眾所周知，異于其他三口，驅動能力很弱，沒有上拉電阻是不行的。一般就是10k的排阻，就ok。
上拉以后，p0輸出1，則電流由上拉電源提供，p0為低，電源電流流入引腳內部。
另外，如果單片機是用來做一個常用的電路來用，我建議像我這樣，在每個引腳焊接一個8針的插槽，
便于擴展使用，很方便，市場有八針八腳的線和槽賣，很好用。
